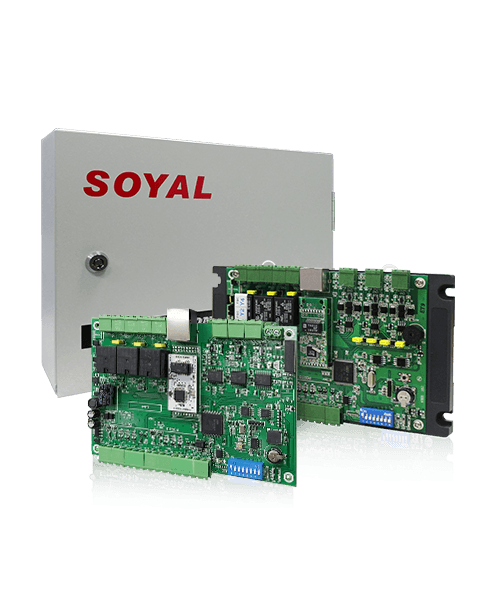

SOYAL AR-716-E16 網路型多門控制器
16-32 門、最多 65,000 人、RS-485、12-24 VDC
通訊介面
以下規格為原廠公布資料。
- Host 通訊
- RS-485 ／ 9600bps(N,8,1)
- 外接卡機 / TCP/IP
- 10/100M Base T
- 外接卡機 / CH2(RS-485)
- 8 台卡機
- 外接卡機 / CH1(RS-485)
- 8 台卡機 (站號1,2與唯根通訊埠 0,1共用門號)
- 外接卡機 / 唯根
- 2 台卡機 (唯根通訊埠 0,1與站號1,2共用門號)
門號 / 使用人數 / 進出紀錄
- 門號
- 16-32
- 使用人數
- 16,000人(預設) / 32,000人 / 65,000人
- 進出紀錄
- 32,000
輸入/輸出
- 數位輸入
- 開門按鈕 X2、火警偵測輸入 X1、門位偵測 X2
- 數位輸出 / 繼電器輸出
- 電鎖繼電器 X2、警報繼電器 X1
規格
- 看門狗功能
- 標準配備
- 電源供應
- 12-24 VDC
- 功率消耗
- <3W
- 通訊備援
- Host port
- 一進一出
- 16 門
- 門組支援
- Yes
- 時段管制
- 63
- 其他
- 可外接AR-716-PU-M支援UPS不斷電功能
硬體規格
- 外形尺寸(mm) / PCB
- 100(H)x147(W)x20(D)
- 外形尺寸(mm) / 安裝底座
- 102(H)x175(W)x30(D)
- 外形尺寸(mm) / 金屬機箱
- 180(H)X231(W)X62(D)
- 淨重 (g) / PCB
- 約 164
- 淨重 (g) / 安裝底座
- 約 244
- 淨重 (g) / 金屬機箱
- 約 1754
- 環境 / 操作溫度
- -20℃ ~ +70℃
- 環境 / 儲存溫度
- -40℃ to +75℃
- 環境 / 操作濕度
- 0%~90%(非凝結)
- 環境 / 儲存濕度
- 0%~95%(非凝結)
