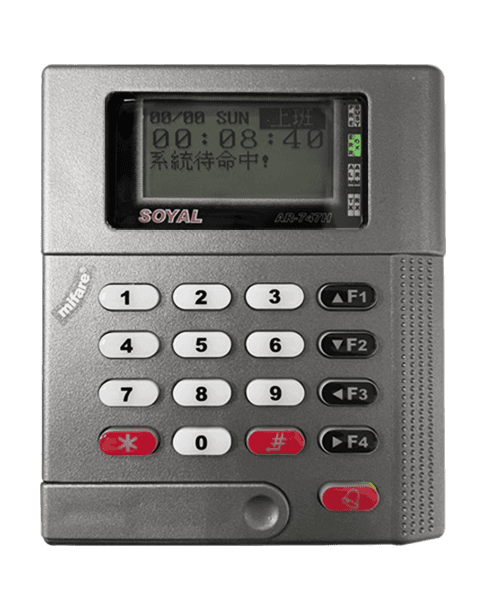

SOYAL AR-747-H 液晶顯示門禁控制器
125kHz／13.56MHz、1,024 人、RS-485、12-24VDC
頻率 / UID Bits / 感應距離
以下規格為原廠公布資料。
- 頻率
- B (125Khz)：ISO18000-2: EM4001、and EM4095 compatible ／ D (13.56Mhz)：ISO 14443/ISO 7816-4 Mifare Ultralight, Classic, DESFire EV1, NFC (模擬卡號) , iCASH Card
- UID Bits
- 24~32(可自行調整)
- 感應距離
- B (125Khz)：10-18cm ／ D (13.56Mhz)：3-8cm
RFID 加密 / 通訊介面
- RFID加密
- B (125Khz)：— ／ D (13.56Mhz)：世界加密認證: 3DES Crypto comply with EAL4+
- Host 通訊
- B (125Khz)：RS-485 (9600 bps) ／ D (13.56Mhz)：RS-485 (9600 bps)、SSC (加密通訊)
- 串列通訊
- TTL (4800bps,N,8,1)
- 唯根輸入
- 唯根 26/34,ABA-II
- 唯根輸出
- No
輸入/輸出 (管制門數:2)
- 數位輸入
- 控制器：開門按鈕 X1、門位偵測 X1 ／ 唯根輸入Port：與控制器共用
- 電鎖輸出
- 控制器：門鎖繼電器 X1 ／ 唯根輸入Port：與控制器共用
- 警報輸出
- 開集極 X1 (與樓層控制輸出共用)
- 唯根Port
- 控制器：— ／ 唯根輸入Port：唯根Data 0 輸入 X1、唯根Data 1 輸入 X1、紅色LED輸出 X1、綠色LED輸出 X1、蜂鳴器輸出 X1
- 數位輸出
- 警戒輸出 X1、數位串列開門訊號 X1、求援輸出 X1
- 防破壞偵測
- 微動開關 (1 Form C/ 1000mA / 30VDC)
人員數量 / 樓層數 / 進出記錄
- 人員數量/樓層數
- 1,024人 / 32 樓層
- 進出記錄
- 3,000
硬體規格
- 工作電壓
- 12-24VDC
- 快閃記憶體 (Flash memory)
- 容量256Kb、(斷電後人員名單與進出紀錄可保存十年以上)
- RTC
- 萬年曆時鐘斷電後可維持14天，每週誤差值約1分鐘以內(隨安裝環境而異)
- CPU
- 8051系列(8 bits)
- 功率消耗
- <3W
- 狀態指示 / LED
- 8組LED (綠/紅)
- 狀態指示 / 蜂鳴器
- 1
- 防破壞偵測
- 微動開關 (1 Form C/ 1000mA / 30VDC)
- LCD顯示螢幕
- 128*64點陣(中英文4行顯示)
- 外殼材質
- ABS (符合 94V0 防火等級)
- 顏色
- 深灰
- 按鍵
- 橡膠
- 尺寸 (mm)
- 130(L)X110(W)X28(H)/130(L)X110(W)X31(H)
- 淨重 (g)
- 約250
- 防塵防水等級
- IP54
- 環境 / 操作溫度
- -20℃ ~ +70℃
- 環境 / 儲存溫度
- -40℃ to +75℃
- 環境 / 操作濕度
- 0%~90%(非凝結)
- 環境 / 儲存濕度
- 0%~95%(非凝結)
