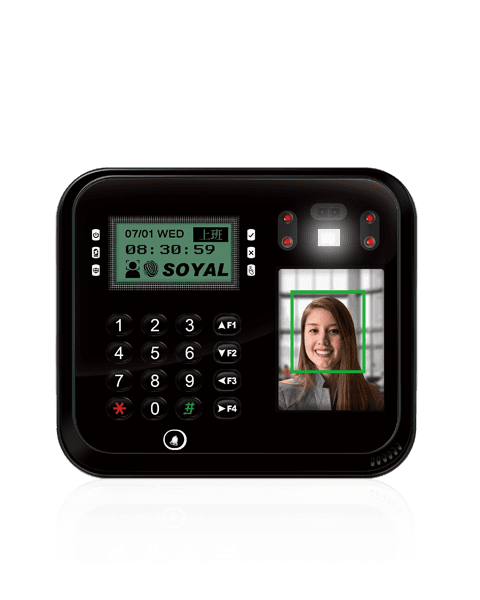

SOYAL AR-837-EA 真人臉部辨識RFID雙頻感應多功能控制器
125kHz／13.56MHz、最多 65,000 人、TCP/IP（選購）／RS-485／PoE（選購）、RGB(640*480) + IR(640*480)
人臉辨識規格
以下規格為原廠公布資料。
- 驗證速度
- 1:300 < 3.0秒
- 人臉容量
- 1000人(光線不足的地方建議300人以下)
- 影像螢幕
- 2.8吋 TFT液晶螢幕 (320 X 240)
- 編輯螢幕
- 128 X 64選單式 LCD
- 鏡頭
- RGB(640*480) + IR(640*480)
- 補光燈
- 白光及IR高亮補光燈(自動亮度調整)
- 拒識率(FRR)
- ≦0.4%(300人以下)；≦0.6%(500人以下)； ≦0.8%(500-2000人)；≦1.0%(2001人以上)
RFID加密 / 通訊介面
- RFID加密
- 世界加密認證: AES Crypto comply with EAL5+
- Host 通訊
- RS-485 (9600 bps)、TCP/IP、POE (可選購)、SSC (加密通訊)
- 串列通訊
- TTL UART (4800~115200 bps) X1(半雙工)
- 唯根輸入
- 唯根 26~64
- 唯根輸出
- 唯根 Data 0, Data 1與警戒輸出、求援輸出共用
人員數量 / 樓層數 / 進出記錄
- 人臉容量
- 1000人(光線不足的地方建議300人以下)
- 卡片人員數量 / 樓層數
- 16,000人/64層(預設)；32,000人/32層；65,000人/16層
- 進出記錄
- 32,000
硬體規格
- 工作電壓
- 12-24VDC
- 快閃記憶體 (Flash memory)
- 容量32Mb、(斷電後人員名單與進出紀錄可保存十年以上)
- RTC
- 萬年曆時鐘斷電後可維持14天，每週誤差值約1分鐘以內(隨安裝環境而異)
- CPU
- ARM Cortex M3 (32 bits)
- 功率消耗
- <5W
- 狀態指示 / LED
- 6組LED (綠/紅)
- 狀態指示 / 蜂鳴器
- 1
- 防破壞偵測
- 微動開關 (1 Form C/ 1000mA / 30VDC)
- LCD顯示螢幕
- 128*64點陣(中英文4行顯示)
- 外殼材質
- ABS (符合 94V0 防火等級)
- 顏色
- 黑框 / 銀框
- 按鍵
- 背光橡膠
- 尺寸 (mm)
- 128(H)X147(W)X60(D)
- 淨重 (g)
- 約340
- 防塵防水等級
- IP65
- 環境 / 操作溫度
- -20℃ ~ +70℃
- 環境 / 儲存溫度
- -40℃ to +75℃
- 環境 / 操作濕度
- 0%~90%(非凝結)
- 環境 / 儲存濕度
- 0%~95%(非凝結)
輸入/輸出 (管制門數:2)
- 數位輸入
- 控制器：開門按鈕 X1、門位偵測 X1 ／ 唯根輸入Port：開門按鈕 X1、門位偵測 X1
- 電鎖輸出
- 控制器：門鎖繼電器 X1 ／ 唯根輸入Port：開集極 X1
- 警報輸出
- 繼電器 X1
- 唯根Port
- 控制器：— ／ 唯根輸入Port：唯根Data 0 輸入 X1、唯根Data 1 輸入 X1、紅色LED輸出 X1、綠色LED輸出 X1、蜂鳴器輸出 X1
- 數位輸出
- 警戒輸出 X1、數位串列開門訊號 X1、求援輸出 X1
- 防破壞偵測
- 微動開關 (1 Form C/ 1000mA / 30VDC)
頻率 / UID Bits / 感應距離
- 頻率
- 125kHz: ISO18000-2: EM4001and EM4095 compatible、13.56MHz: ISO14443/ISO 7816-4 Mifare Ultralight, Classic, Plus / DESFire EV1, EV2 / NFC (card simulation) / ISO15693 / Felica / iCASH Card
- UID Bits
- 24~64 Bit (可自行設定)
- 感應距離
- 2-15 cm
